钧瓷：入窑一色 出窑万彩

钧瓷是我国宋代五大名瓷之一，并位居“五大名瓷”之首。钧瓷的名贵在于其独特的窑变釉色，其釉色是浑然天成，每一件钧瓷的釉色都是唯一的，“钧瓷无双”独一无二，且釉透，釉活，胎质精纯，坚实细腻。这些釉变画，千变万化，韵律十足，意味无穷，具有很大的魅力，古今名人曾用“出窑一幅元人画，落叶寒林返暮鸦”、“雨过天晴泛红霞，夕阳紫翠忽成岚”、“峡谷飞瀑菟丝缕，窑变奇景天外天”等诗句来形容钧瓷釉色灵活,变化微妙之美。民间亦有“钧与玉比，钧比玉美，似玉非玉胜似玉”、“黄金有价钧无价”之说，既所谓“雅堂无钧瓷，不可自夸富”、“纵有家财万贯，不如钧瓷一片”的盛赞。钧瓷是釉装饰的瓷器，那么釉色就是表现钧瓷艺术的重要手段。

钧瓷艺术经历了一个由不成熟到逐渐成熟的漫长岁月，由单一到多元到丰富多彩，其间又受到其他姊妹艺术的影响和生产技术的进步而逐渐成熟和发展起来。钧瓷属北方青瓷系统。中国青瓷历史悠久，唐以前，青瓷一直是陶瓷生产的主流。钧瓷在“南青北白”的格局下发明和运用了铜元素，并在高温还原的条件下烧制出五彩斑斓的瓷器，自此使中国瓷器进入多彩时代。钧瓷以其独特的多彩的自然窑变艺术有别于其他瓷种，“入窑一色，出窑万彩”的窑变现象，温润如玉的质感给人带来美的感受，构成钧瓷的特殊美感和艺术效果，具有很高的艺术魅力。它一问世，就受到世人的珍视，并进入名窑行列之中。

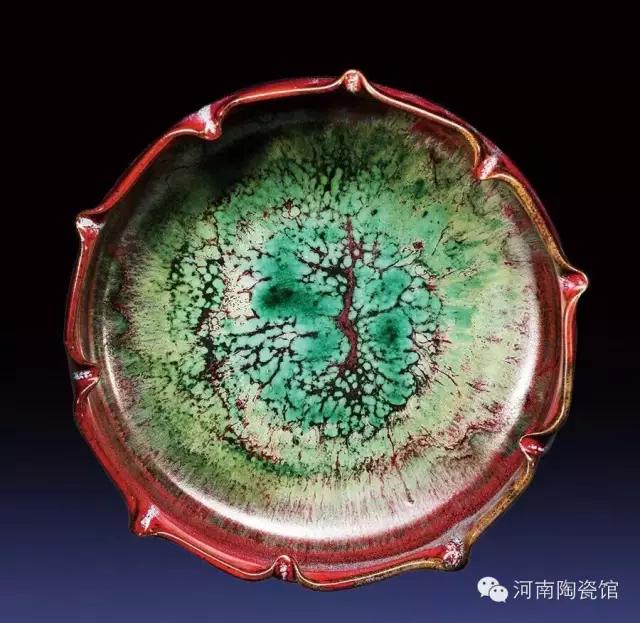

刘志钧丨钧瓷《葵花洗》

钧瓷的釉是以铜铁元素为着色剂，高硅低铝富磷，具有乳浊的状态，二液分相的特征。经过科学的配比，进而形成合理的钧瓷配方。

钧瓷艺术具有独特的民族风格和独树一帜的艺术特征，体现了中华民族的伟大气魄和瑰丽多姿的民族文化，故蜚声瓷林，名扬中外，虽历经坎坷而经久不衰。钧瓷的艺术美，是通过神奇的窑变工艺而获得的，它不同于人工的绘画雕刻艺术，具有特殊的古典美，使人感到瑰丽、丰富、神奇，给人以诗一般的陶醉和醇美的艺术享受。《中国陶瓷史》在评价钧瓷艺术成就时说：“宋代钧瓷创用铜的氧化物作为着色剂，在还原气氛下烧制成功的铜红釉，为中国陶瓷工艺、陶瓷美学，开辟了一个新的境界……这是一个了不起的伟大成就。”

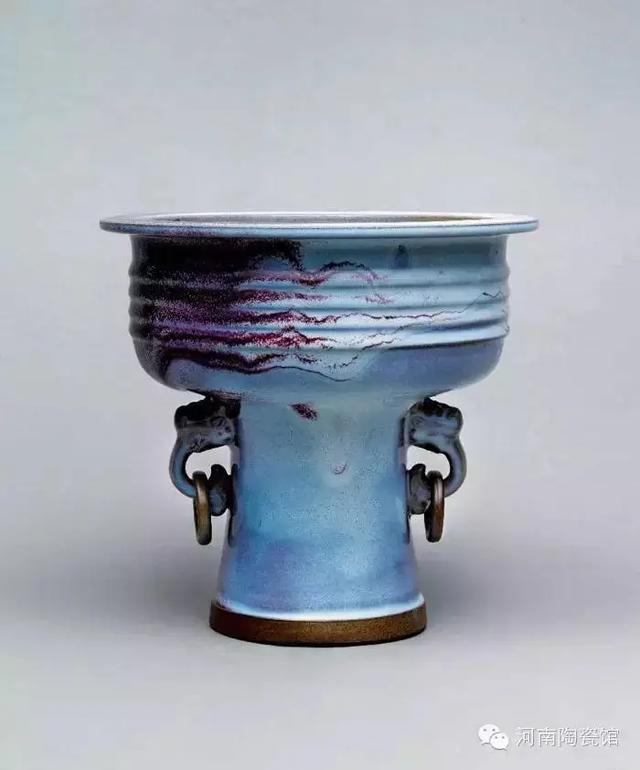

杨志丨钧瓷《孔雀开屏》

钧瓷的烧制是一种复杂的高难技术，还原程度很难控制；加上过去由于使用的是松木窑，窑温难以达到均衡，从而影响到钧瓷釉彩的成色，在烧制过程中有70%的产品会报废掉，而其中的上品则更为罕见，再加上至今已有1300多年历史的钧瓷，自古就有“黄金有价钧无价”的尊贵名声，唐玄宗曾立令 “钧不随葬”；宋徽宗时又成为御用珍品，诰封 “神钧宝瓷”，每年钦定生产36件，禁止民间收藏，所以现在墓葬出土的钧瓷文物也甚为稀少。目前世界著名的博物馆虽有收藏，为数也寥寥无几。

中国钧瓷文化概述

中国，是世界上四大文明古国之一，悠悠五千年的华夏文明史，如果可以用一种器物来传递它的魅力的话，那毫无疑问就是“china”——瓷器。 　　瓷器，被世人称为继造纸术、印刷术、火药和指南针后的中国第五大古代发明，是中国古代劳动人民勤劳智慧的结晶和极其

钧瓷虽属北方青瓷系统，然而，从严格的科学角度来看，钧瓷又不是一般的青瓷。中国传统的青瓷釉是以氧化亚铁着色的高温釉，而钧瓷的乳光蓝釉是靠釉中的液滴状分散相对短波蓝光的散射作用而呈色的。突破了单色的范围，巧妙地利用氧化铜的作用，通过烧成期间氧化焰和还原焰的相互转化，使传统高温色釉由单一的青瓷发展为五色的多彩釉。钧瓷以其绚丽多彩的釉色著称于世,其中紫红与紫蓝为其代表性的两大系列。紫蓝系列的基本釉色是浓淡不一的蓝色,多称为蓝色乳光釉。按蓝色深浅的变化,分别称为天蓝、天青和月白等。对于钧瓷乳光蓝色的形成,以及铁元素在其中的作用。钧瓷著名的釉色有玫瑰紫、玫瑰红、茄皮紫、葡萄紫、丁香紫、海棠红、朱砂红、鸡血红、玫瑰红、胭脂红、火焰红、天青、蛋青、梅子青、天蓝、鹦哥绿、葱翠青、梅子青、天青、海蓝、月白、鱼肚白等，及窑变的各种色彩。钧瓷的窑变花釉，色彩丰富，釉层晶莹，釉中红里透紫，紫中藏青，青中寓白，白中泛红，五彩争艳，辉映竞芳。由于釉色的相互交融而产生的无数颜色不一、形状各异的窑变，是构成钧瓷区别于其它青瓷的另一个特色。钧釉中的紫色引人注目。各种紫色是红釉与蓝釉互相融合的结果。钧釉的紫斑在工艺上是将青蓝色的釉上有意涂上一层铜红釉所造成的。后人对钧瓷的紫色的评价极高，近人刘子芬在《竹园陶说》中说“钧窑器一枚，价值万金┅┅宋时紫色如熟透之葡萄，浓丽无比，紫定、紫钧，其器皆纯色。”

杨志丨钧瓷《甘露尊》

钧瓷不但在色彩上鹤立它瓷之上，在造型和施釉方面也独辟蹊径，自成体系。钧瓷色彩之多，不胜枚举。相传以胭脂红、葱翠青和墨色为难得之佳品。（明）文震亨在《长物志》一书中对钧窑的评论：“均州窑色如胭脂者为上，青若葱翠、紫若黑色者次之，杂色者不贵。”

钧瓷在烧制过程中，因釉层厚和烧成温度等原因，出现多种流纹，进一步增强了釉面装饰的效果，钧窑瓷器不但釉色绚丽多彩，周身还布满珍珠点、兔丝纹、鱼子纹、冰片纹、蟹爪痕和曲折迂回的蚯蚓走泥纹等生动美妙的窑变流纹。加之其釉质乳光晶莹、肥厚玉润，达到了类翠似玉赛玛瑙的美丽程度，形成了钧釉无可比拟的独有特色，确有巧夺天工之美，在我国陶瓷工艺美术发展史上占有举足轻重的地位。

蚯蚓走泥纹是钧瓷的一种自然窑变纹饰。在钧瓷的釉层里，不断出现一条条不规则的如蚯蚓走泥的痕迹，（即在釉中呈现一条条逶迤延伸、长短不一、自上而下的釉痕，如同蚯蚓在泥土中游走），蜿蜒曲折，耐人寻味。其形成原因，产生的原因是由于钧窑瓷胎在上釉前先经素烧，上釉又特别厚，釉层在干燥时或烧成初期发生干裂，后来在高温阶段又被粘度较低的釉流入空隙所造成。

冰片纹也叫“开甲”，即在釉面上出现像冰片一样不规则的裂纹。釉面开裂，在日用陶器上本是一种致命的缺陷，而它有幸出现在美术瓷上，却是一种艺术美。钧窑器釉面开裂，增加了的开片装饰，衬托得器物古雅有趣。釉面开裂的原因是釉内过高的硅量和胎釉的膨胀系数不同，出窑后冷却时出现开裂。

莬丝纹是在烧制过程中的高温阶段，釉内的铜、铁等元素，因高温和窑内的气氛影响以及造型起伏和釉汁巧妙的流淌而出现的。它如栩栩如生的免毛，有很强的立体感和动感，把釉面装饰得分外细腻柔和。

钧瓷造型古朴端庄，器型规整，胎壁厚薄匀称。制瓷工匠合理地利用各种原料制坯，基本上掌握了原料的烧缩性能，再加上高超的成型工艺，所制器皿规格统一，尺寸一致。原料的使用上，能够合理使用，保证胎釉的烧成温度和膨胀系数的基本一致。釉质玻璃化程度好，促进胎釉间钙长石中间层的形成，使胎釉结合程度高，釉层一般无剥釉现象。釉料配制含磷、钛、铜、锡等元素，为复色窑变花釉的形成提供了内在条件。钧瓷工匠还利用含不同金属氧化物的各种原料，进行多次分层施釉的方法，使产品形成绚丽多彩、自然生动的窑变流纹。陶瓷研究者用仪器观察宋代钧瓷标本，发现钧釉结构异常复杂，大体上分为四层：靠近胎体的第一层和第二层与天青釉的结构相同，蓝色层的上界呈变化幅度很大的波浪状，釉面下有许多气泡；第三层是紫红二色相互交错的不连续层；第四层即表面层，是整齐均匀淡蓝色的铜氧化层。这种釉层结构，对各种光波具有选择性的吸收和选择性反射能力，使釉层含蕴晶莹，优美动人。再加上釉层里的气泡对光线的搅动作用，从而形成特殊的断面结构和绚丽多彩的外观：有的青如蓝天；有的红似朝霞；有的在紫红色背景上布有蓝白丝的流纹，酷似峡谷飞瀑；有的青、蓝、紫、红诸色交错掩映，宛如多种瞬息万变的自然景观；有的像扬州八怪的大写意，泼墨而就；有的若国际绘画大师赵无极的画作，色彩浓郁，节奏分明，韵味十足，飘逸虚幻，遐想无穷。真是景观缥缈，景随人意，入目消魂，极尽绚丽多彩之至，鬼斧神工之妙。无不绽露出东方美学的至高境界。

本文来源于中国陶瓷，版权归作者所有，如有侵权请联系本平台，我们会第一时间处理。
